Um einfache Formen zu zeichnen stellt Ihnen Hardcopy
folgende Symbolleiste zur Verfügung:
Wird diese Symbolleiste nicht angezeigt, können Sie diese über das Menü
Einstellungen Symbolleiste Standard Werkzeuge einschalten.
Für die Zeichenfunktionen können Sie die linke oder rechte Maustaste verwenden. (Sie können der linken und der rechten Maustaste unterschiedliche Farben zuweisen.)
- Die linke Maustaste zeichnet in der Vordergrundfarbe
- Die rechte Maustaste zeichnet in der Hintergrundfarbe
Vorgehensweise
Wählen Sie eine Farbe aus (in der Farbpalette oder mit dem Farbpicker)
Wählen Sie eine Zeichenfunktion aus, z.B. Rechteck
Bewegen Sie den Mauszeiger an die Stelle, an der die linke obere Ecke des Rechteckes gezeichnet werden soll
Drücken Sie die Maustaste und halten Sie diese gedrückt
Bewegen Sie den Mauszeiger an die Stelle, an der die rechte untere Ecke des Mauszeigers gezeichnet werden soll
Lassen Sie die Maustaste los
Möchten Sie
eine exakte vertikale, horizontale oder diagonale Linie zeichnen
oder statt eines Rechteckes ein Quadrat
oder statt einer Ellipse einen Kreis zeichnen,
dann halten Sie bitte während Sie den Mauszeiger bewegen die Taste „Alt“ gedrückt.
Rechteck
Ausgefülltes Rechteck
Kreis / Ellipse
Ausgefüllten Kreis / Ellipse
Ausgefülltes Rechteck mit runden Ecken
Punkt / Freihand
Linie
Linienbreite
Für die Funktionen Rechteck, Ellipse, Kreis, Punkt und Linie kann die Breite vorgegebenen werden.
Tipp:
Wenn Sie Bilder nachträglich verkleinern, weil Sie diese Bilder zum Beispiel im Internet in verkleinerter Form zur Verfügung stellen möchten, dann wählen Sie bitte eine Linienbreite, die mindestens dem Vielfachen der Verkleinerung entspricht.
Ausfüllen
Ausfüllen mit Toleranz
Für das Füllen kann eine Toleranz vorgegeben werden.
Beispiel "Füllen" mit 0% und 15% Toleranz:
Im linken Bild wird durch "Füllen" nur ein einzelner Punkt verändert, was man nicht erkennen kann. Im rechten Bild wird ein größerer Bereich durch die neue Farbe (blau) ersetzt.
Farbpicker
Wählt eine Farbe in dem vorhanden Bild aus.
Wählen Sie den Farbpicker aus und bewegen Sie den Mauszeiger über das Bild, die Farbe unter dem Mauszeiger wird Ihnen in der Palette angezeigt, die der Farbe entsprechenden RGB-Werte erhalten Sie in der Statuszeile angezeigt.
Betätigen Sie die linke oder rechte Maustaste um die Farbe auszuwählen.
Farbpalette
Die Farbpalette wird Ihnen am rechten Rand des Hardcopy-Fensters angezeigt.
(Sollte dies nicht der Fall sein, können Sie die Farbpalette über das Menü Einstellungen Anzeige Farbauswahl einschalten.)

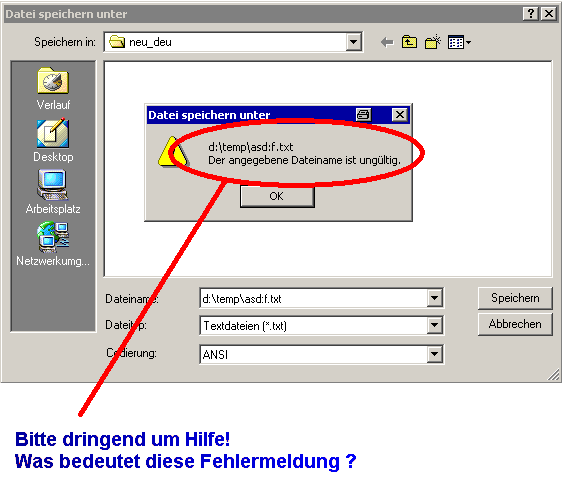

Beispiel: Dokumentation einer Fehlermeldung

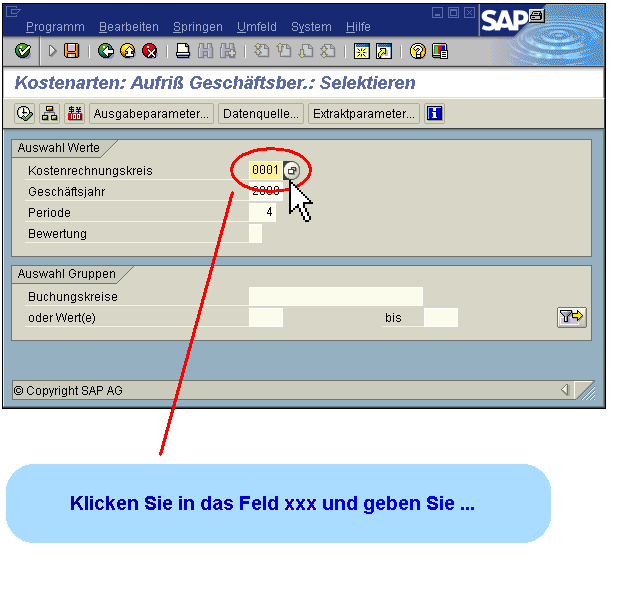

Beispiel: Dokumentation einer Eingabemaske
